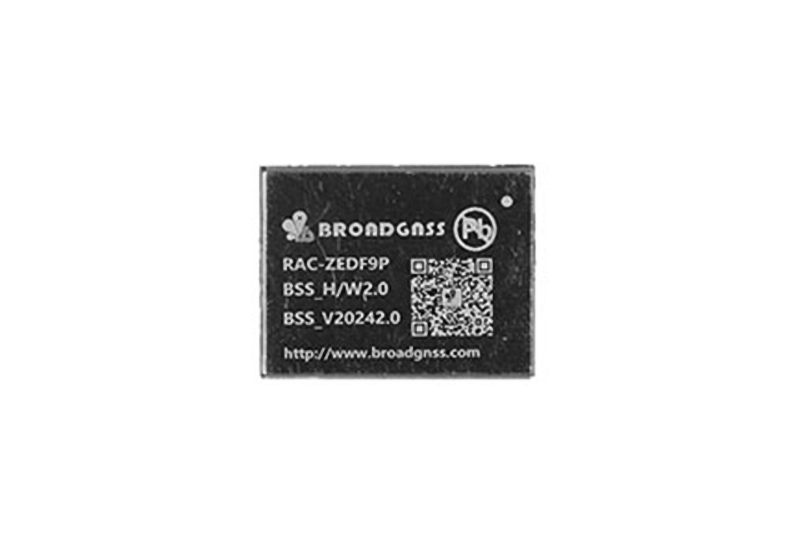

RAC-F9P是一個單頻高精度定位模組。外置三組定位天線，具有全方位高精度定位功能，定位精度可以達到靜態小于1.0米，動態小于0.6米，能滿足工業級定位的嚴格要求與個人使用需要。該無需差分站、不使用L2或B3精碼，使成本大幅下降，是領先于世界同類產品最重要的優勢。主要應用于乘用車和商用車前裝，TBOX、域控制器集成等場景。
|
性能指標 |
頻點 |
GPS/QZSS：L1 C/A
BDS：B1 B1I B1C
GLONASS：L1
GALILEO：E1 |
|
定位精度 |
外/內符合靜態：1.0/0.2m（2σ）
外/內符合動態：0.6/0.5m（2σ） |
|
速度精度 |
0.1m/s CEP |
|
靈敏度 |
跟蹤：-167dBm
捕獲：-160dBm
冷啟動：-148dBm
熱啟動：-159dBm |
|
TIFF |
冷啟動時間：平均≤30s
溫啟動時間：平均<5s
熱啟動時間：平均<2s |
|
時間脈沖 |
1s |
|
更新速率 |
1~10HZ（可選） |
|
PPS |
100ms（1pps=1Hz=1 次/秒） |
|
運行限制 |
高度：<80000m
速度：<500m/s
加速度：<4g |
|
輸出協議 |
NMEA 0183/UBX協議 |
|
波特率 |
默認115200bps 可選[9600/38400bps]（可定制） |
|
物理特性 |
工作電壓 |
DC 3.3V |
|
功耗 |
230mA@5V |
|
功能接口 |
UART 接口 |
|
模組尺寸 |
長22mm*寬17mm*高3mm |
|
模組型號說明 |
3個定位芯片 |
|
工作溫度 |
-30~85℃ |
|
存儲溫度 |
-40~125℃ |
|
